9 el Tonna / AO-Journal p167

Ø

Ø

ARRL

Antenna Impedance Matching
by Wilfred N. Caron

publié par l' arrl en 1990 épuisé
et plus au catalogue malheureusement
Très pédagogique

Souvent disponible sur sur Ebay & Amazone

last Update 27/11/2008

27/11

01/10/08 Bon pour montage, merci à tous pour les infos.

-
pages 2-27 à 2-35 - pdf
Baluns and line as impedance transformer
-

--- Balun ---
-
Guanella balun's
Balun story
Choc balun - K0TO
1/2 wave 4/1 balun calculator
Current Balun / Current Choke / Choke Balun HB9ABX
Transmission Line Transformers - N7ZWY
Broadband Line Tansformer - J. Sevick
A Single-Core 4:1 Current Balun - N7ZWY
-
Sleeve balun W8JI
Transformateur à lignes de transmission
AN1034 Motorola - Balun for Push-Pull Amp
Baluns - Antenna Impedance Matching - W.N. Caron- ARRL
-

tks for link to F6DRO

e-mail

23/07/08
Merci à tous, plus de 20 réponses !
mais la situation est encore plus grave,
car si avec toutes ces info
la 9 el n'est pas montée impécablement,
je vais devoir renvoyer ma licence, dur dur ...

9 el 144 MHz Tonna

22/07/08

I
modèle inconnu : recherche notice

J'ai acheté cette antenne à CJ 2008
et suite à la mort d'un disque dur, je ne sais plus à qui.
N'ayant pas le modèle, j'aurai besoin
de l'oeil d'un connaisseur pour le déterminer,
afin de pouvoir trouver la notice.

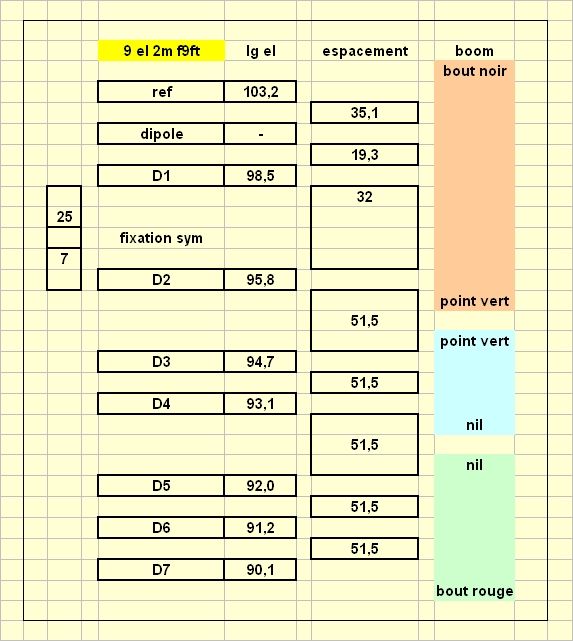

Les côtes relevées sur les pièces
sont dans le tableau ci dessous.

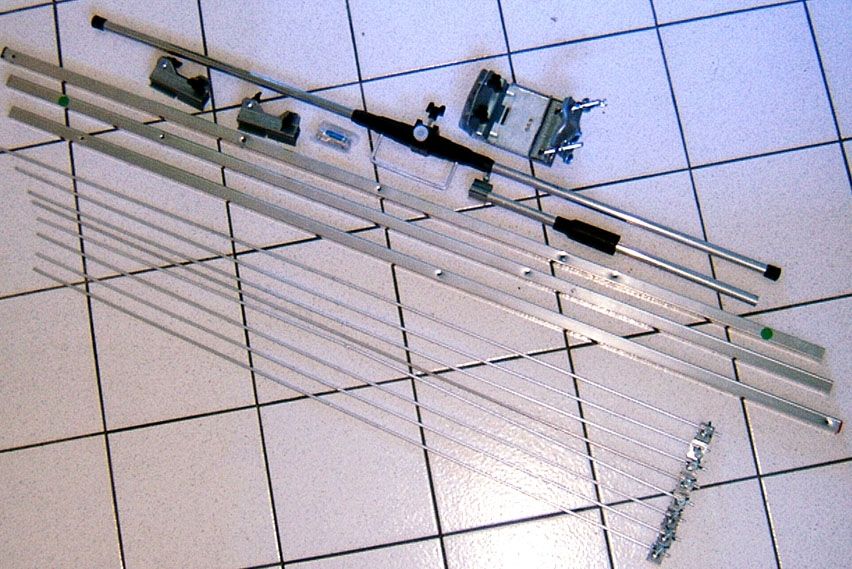

La photo des pièces suit.

Peut on utiliser en l'état ce document
comme plan de montage ?

Par avance, merci de votre aide.

25/11/08 v2

[ListeAntennes]
Annulation courant de gaine

Pour avoir les idées claires

Mesures physique

- Tube de la 9el 144 ( symétriseur (?) )
Diam ext 13.8 mm
Diam int 12.2 mm
Longueur : 390 mm
à 144.300 wl/4 = 520 mm
390 mm = 0.75 WL/4

- Fiche N
Diam ext partie arrière 19 mm
Diam ext partie avant 21 mm

- Câble coaxial
Diam ext 11 mm

Conclusion
Le tube peut donc au mieux
toucher la face arrière du presse joint de la fiche N.

Comme je ne l'ai pas monté
pour éviter de démonter la fiche N du câble existant utilisé,
je n'ai pas vu quelle distance il y a entre
le tube et l'arrière de la fiche N.
Quelqu'un le sait il ?

De l'autre coté le tube est connecté au boom par le clips.

Le câble est de type coaxial, donc asymétrique.

L' antenne est de type symétrique.
Les 2 quarts d'onde, la hairpin et l'embase N
sont flottants par rapport au boom.

Je n'ai pas lu dans la notice de montage
qu' il fallait relier la tresse du câble quelque part
du coté du clips

Sauf erreur, le tube est flottant par rapport au câble.

Dans ce contexte, il faut, pour être cohérent, un balun.
alors pourquoi pas un "sleeve balun".

Le tube peut il se comporter comme un sleeve balun
compte tenu des connections électriques en l'état ?

à mon avis non, mais suis je dans l'erreur ?

En décamétrique, des baluns peuvent se présenter
sous la forme de tubes de ferrite en série sur un câble coaxial.
Pour un type de tube ferrite donné,
le nombre de tube est d'autant plus grand que la fréquence est basse.

Il me semble encore bien avoir vu des noyaux de selfs,
en autre chose que de la ferrite, en cuivre, laiton entre autre
dans des tuner VHF de Rx Tv dans les années 60 )

Peut on envisager que le tube, ici en alu,
se comporte de la sorte ?

J'ai un analyseur de réseau qui monte à 110 MHz,
je me propose de faire quelques essais
sur une antenne FM 88-108 3 el
et voir l'influence d'un tube similaire.

à suivre.

73

Jeff F6AOJ
