L'ouverture verticale des sangles
permet d'assumer
les grands rayons de courbure
des câbles coaxiaux.

La complexité du support d'éclairage
a pour but de laisser libre l'espace
dans l'angle du mur
pour aller faire de la maintenance
au dos des écrans
en passant sous le bureau.

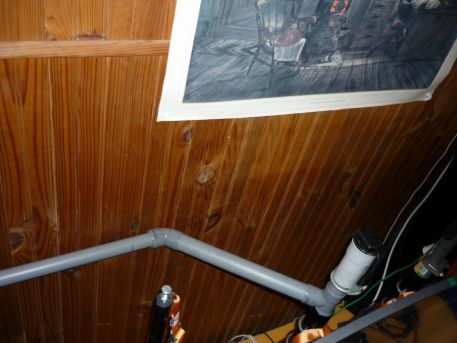

Le montage final en tubes de PVC d'écoulement,
pousse le tube vertical dans l'angle du mur
sans y être fixé.

Les bras horizontaux terminent
sur les colonnes-pieds des écrans.
Certains raccords ne sont pas collés
pour permettre démontage et remontage
comme avec du LEGO

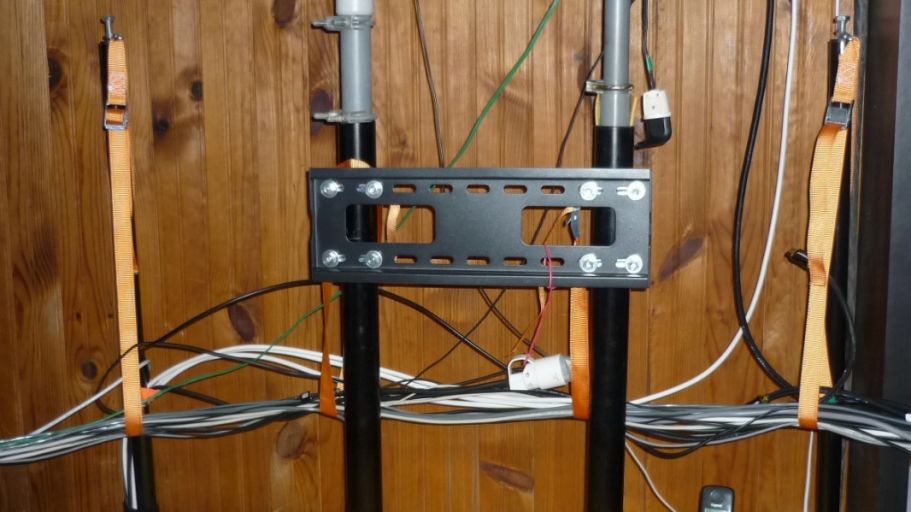

Suspendu par des sangles
sans aucun bridage,
rend le faisceau
aéré et très flexible.

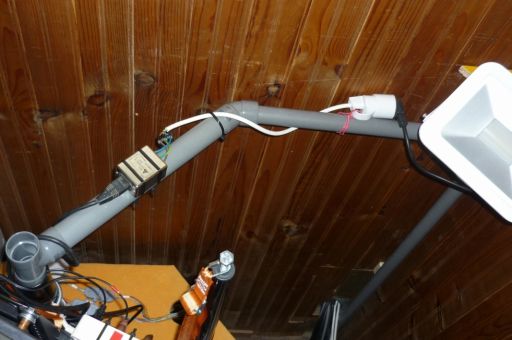

Le chemin de câbles
est accroché en haut des
colonnes-pieds des écrans.

Connecté à une alim 12v
il fait prise multiple en 5v pour :
- La recharge du clavier et de la souris
- La table de mixage audio
- Le téléphone mobile

L'USB d'entrée n'est pas relié au PC, les objets listés n'ayant besoin que de 5v

Câble USB provenant du Hub USB musclé en 5v,
permettant la recharge de la souris et du clavier
alternativement la nuit .

Éclairer un bureau est usuellement simple,
mais quand l'environnement rend les écrans illisibles,
on passe d'un petit problème à un désastre...

Mode Nuit

Les écrans Samsung 55" utilisés ont la facheuse propriété
de réfléchir avec acharnement
toutes sources de lumière face à eux...

Je n'ai pas le souvenir que les NEC et autres
précédents avaient ce comportement,
résultat, le plafonnier est définitivement sur OFF
quand la station est en action,
reste la fonction Ventilateur pour l'été.

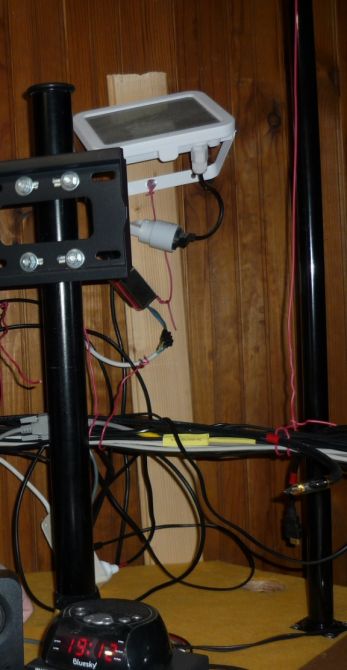

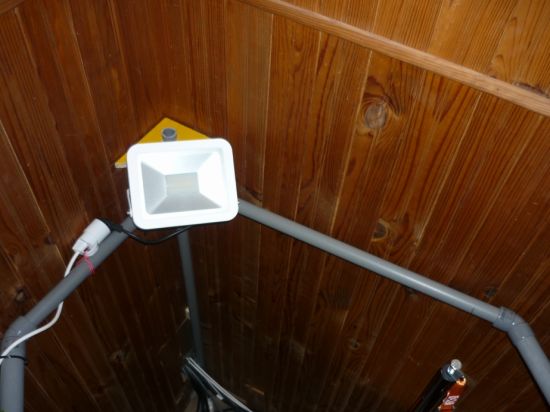

L'éclairage de substitution est un panneau à Led
Xanlite-xp 400 lumen
placé derrière les écrans dans l'angle de la pièce
Il éclaire le plafond blanc
qui renvoie vers le plan de travail.
Photo prise pendant l'essai de la méthode.

Un filtre secteur s'est imposé,
le premier panneau étant QRT d'une overdose de HF...

Effet pervers

L'éclairage de substitution étant juste derrière
la jonction des 2 écrans de gauche,
il est apparu une agaçante barre verticale blanche entre eux...

Un joint en mousse noir pour fenêtre
collé sur le flanc droit de l'écran de gauche
a résolu le problème.

Filtre secteur

"La folie, c'est de faire toujours la même chose
et de s'attendre à un résultat différent."  Albert Einstein

Mode Jour

Corrolaire au propos d'Albert,
ici les mêmes causes produisant les mêmes effets,

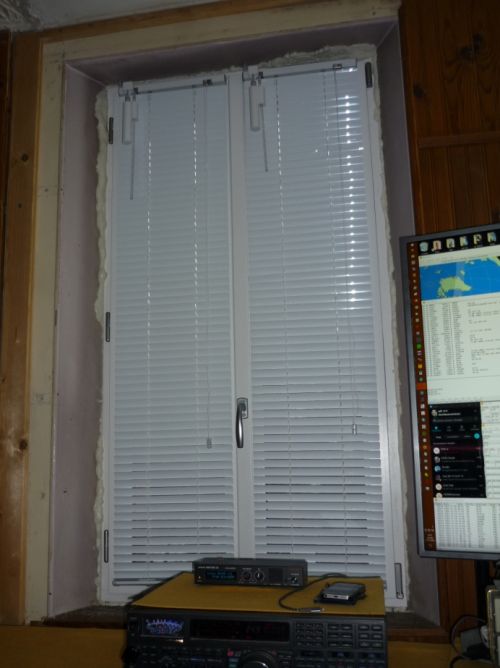

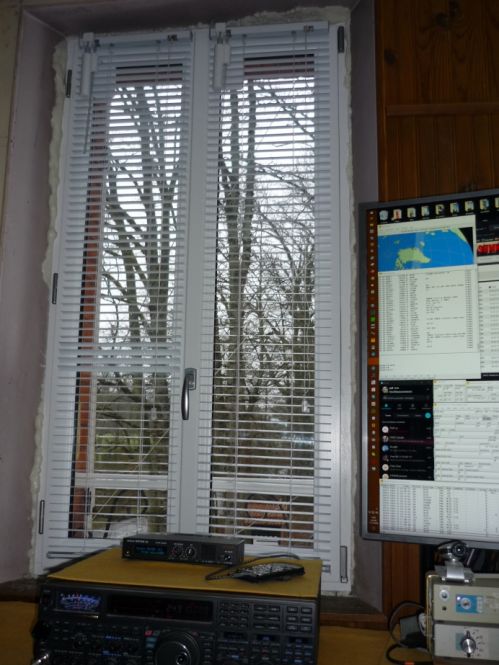

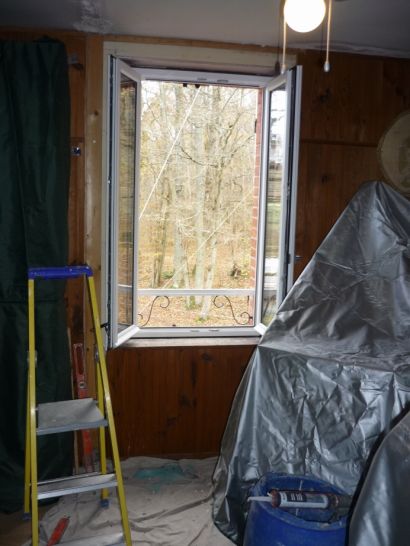

cette fois c'est la fenêtre qui, bien que face au Nord,
massacre l'écran de droite...

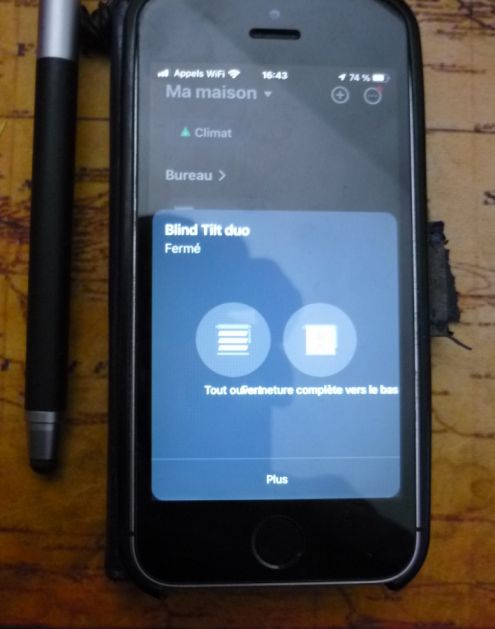

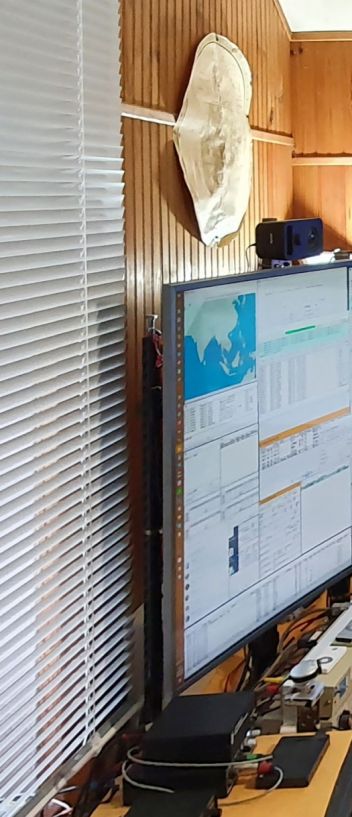

<------ Un store s'est imposé.

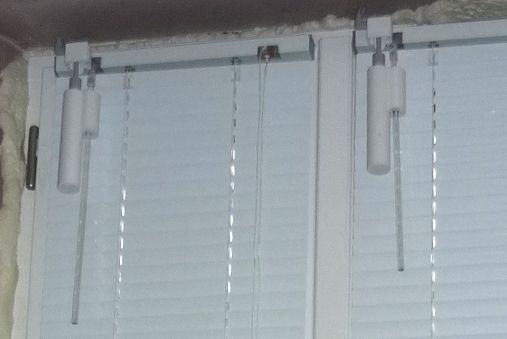

Le premier made in DL,  à télécommande,
a QRT juste après la fin de la garantie...
Le nouveau à cordon dure encore :-))

n°7
Tv Sat

Version N de 2015, à finaliser en N+1 en 2023
après moultes versions intermédiaires

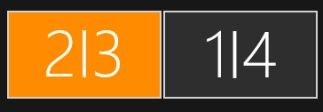

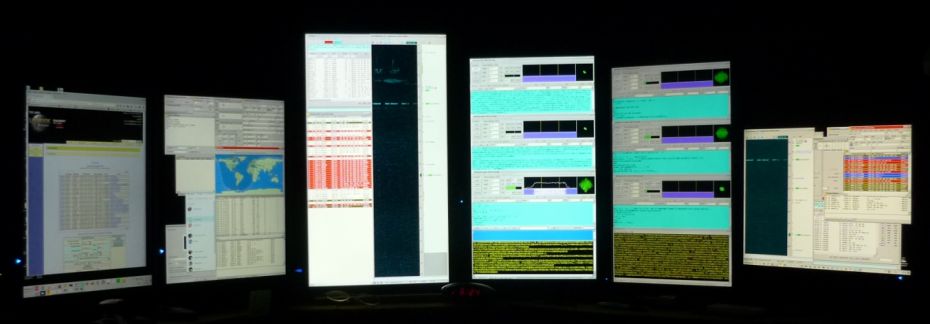

       PC1 les 4 à gauche 1 à 4        <<>>          PC2 les 2 à droite 5 & 6
Le 7ème  (tv sat) est à droite du n°6, sous le niveau la table,
le n°6 n'ayant qu'une seule entrée VGA et les autres étant en mode vertical
    <<>>

Gestion des sorties des cartes graphiques

Pc1 et PC2 utilisent chacun l' ASUS 1050
qui a 4 connecteurs ( HDMI 2xDVI DisplayPort )
pour gérer 3 écrans mais capable d'en détecter 4

Windows ayant la sale manie de réaffecter ou relocaliser
des fenêtres ou des ressources dès que la config change,
( ex: un écran est arrêté volontairement ou non)
le moyen de verrouiller la config est de leurer Windows
en dupliquant les sorties vraies 1 et 2,
avec 2 " Emulator Fake Display " ici 3 et 4

Le boot pour être visible au démarrage, qq soit l'état de l'écran 2,
PC 1 boot sur hdmi 1, PC2 boot sur hdmi 1 .
Attention, ici on parle des entrées écrans, et pas des sorties des cartes graphiques !

Watch lower for details

PC1 PC2 PC3

Les versions successives de Windows 10
ont fini par rendre incompatible 2 antiquités de récup,
l'imprimante HP 2600N et le Scanner Canon MP730.

Seule solution via le réseau ethernet local,
un vieux PC sous Windows 7...
qui n'est mis en service qu'au besoin.

Warning
Le pointeur de la souris disparait par moment,
mais c'est normal !
Cela se produit sur l'écran 2
quand le pointeur traverse l'écran
de l'entrée HDMI non sélectée,
On s'y fait vite.

Posé sous l'écran 1 avec une rallonge USB,
le dongle qui était à entre 30 et 60cm de ses cibles
avait des pertes de conexion en fonction
des objets posés aléatoirement sur le bureau...
Depuis qu'il est fixé au dessus de l'écran 1,
soit à 1m des cibles c'est fini.

Lourd, donc non glissant sur le bureau,
compact, rétro-éclairage optimisé,
sans fil, touches sans jeu et non glissantes.
Roulette souple et sans jeu.
Un seul dongle pour les 2 suffit.
Ensemble pas donné, mais la qualité a son prix.

Un logiciel gratuit associé permet de contrôler plusieurs PC
mais il est lent parfois aléatoire dans sa version d'origine 1.0

Le retour à "Input Director" s'est imposé

Shack v N+1 13/07/23

Gestion des entrées HDMI des écrans

Commutation des entrées, soit par la télécommande de l'écran concerné,
soit par la face avant de l'écran concerné.

Shack : 12-07-2023

" Cent fois sur le métier remettez votre ouvrage " Jean de La Fontaine
Nouvelle tentative : Version N+1

"Qui ne tente rien n'a rien"

Computer Land : 09-12-19

Logitech MX - Top Class Keyboard & Mouse Mx Master 3

last Update 14/07/23

Computer Land : 09-10-16
Update 14/07/23

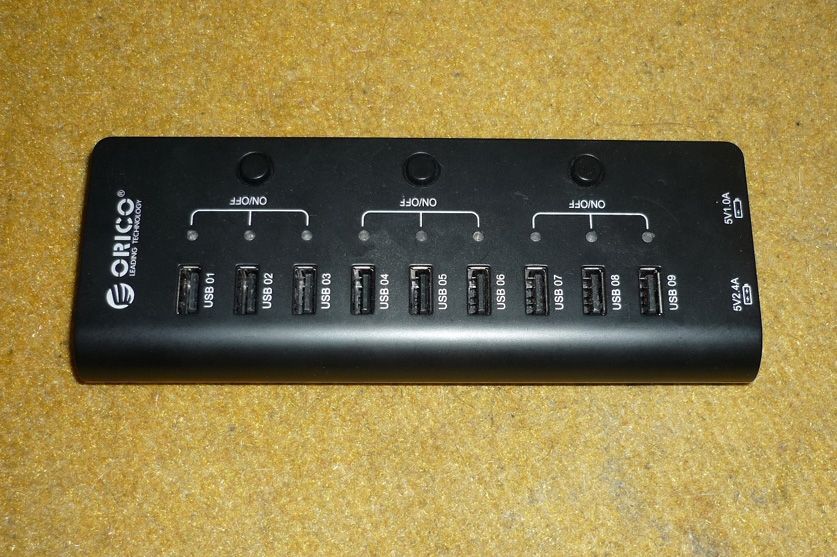

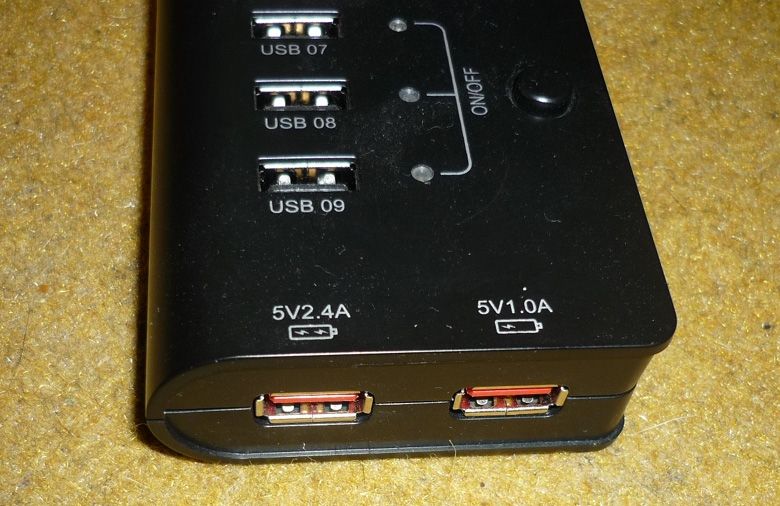

  Hub USB musclé - Orico HFUS-2P-BK

Notes

Supression des étagères  et des cloisons
- Amélioration de la circulation de l'air
- Accessibilité augmentée

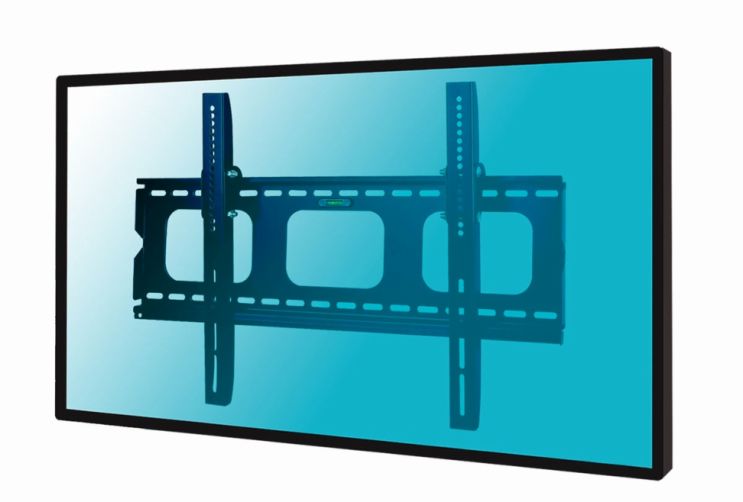

Écrans sans pied, sur des colonnes
vissées sur le plan de travail

Chemin de cables sur les colonnes
derrière les écrans
  - minimum de câbles sur le plan de travail

M/A des 3 écrans simultanément
par chacune des télécommandes

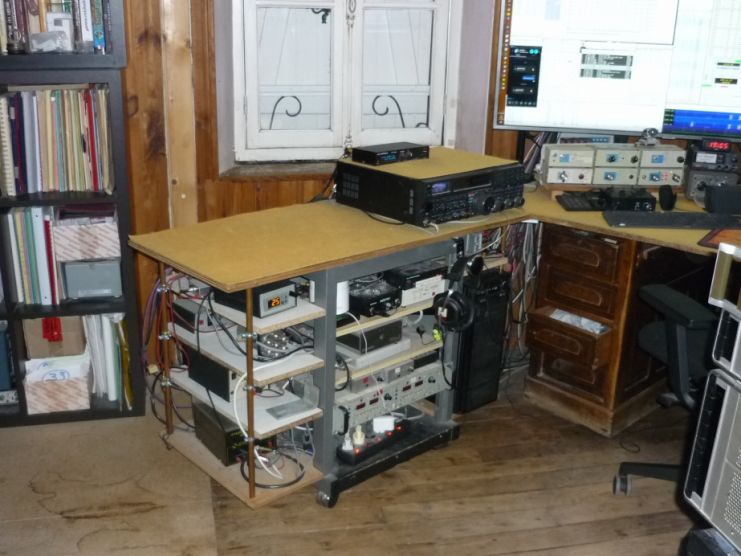

      Meuble Gauche : Transceiver  mode simplex
ou TX en split + PC1 et acc
Meuble Droit : RX en split
+ station QO-100 + PC2 et acc
Meuble Mini-Lab + tools & acc storage

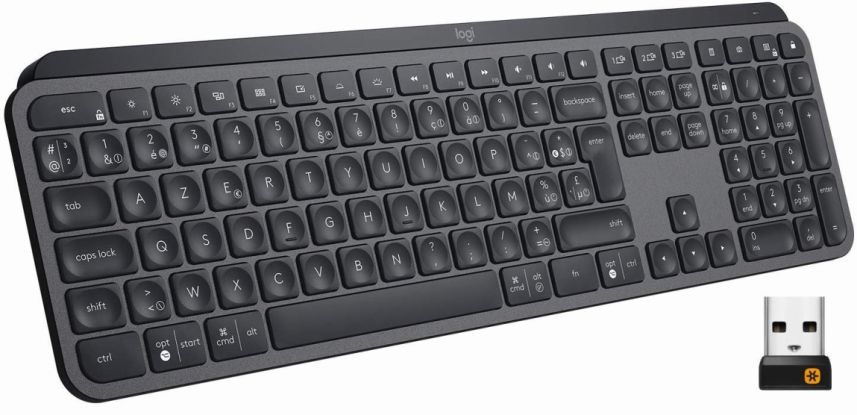

Mouse Logitech MX master 3,
            pour main droite    ____________

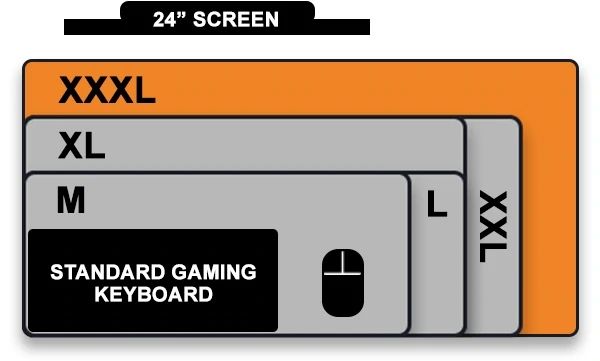

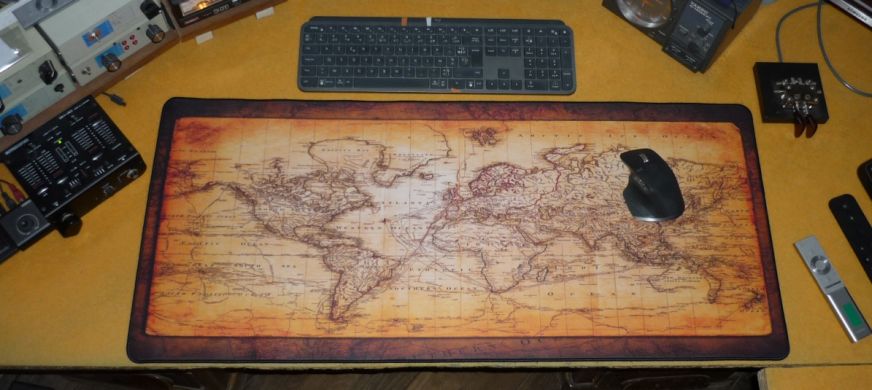

Mouse pad 90 x 40cm
pour que la main reste dessus
qq soit la  rotation du fauteuil

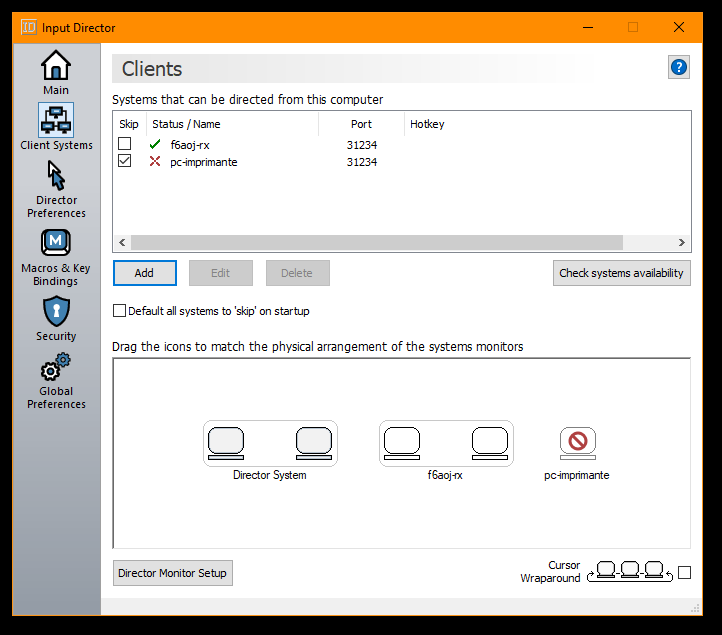

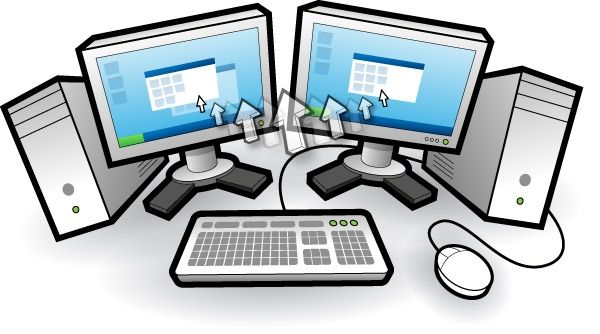

Appli : Input Director

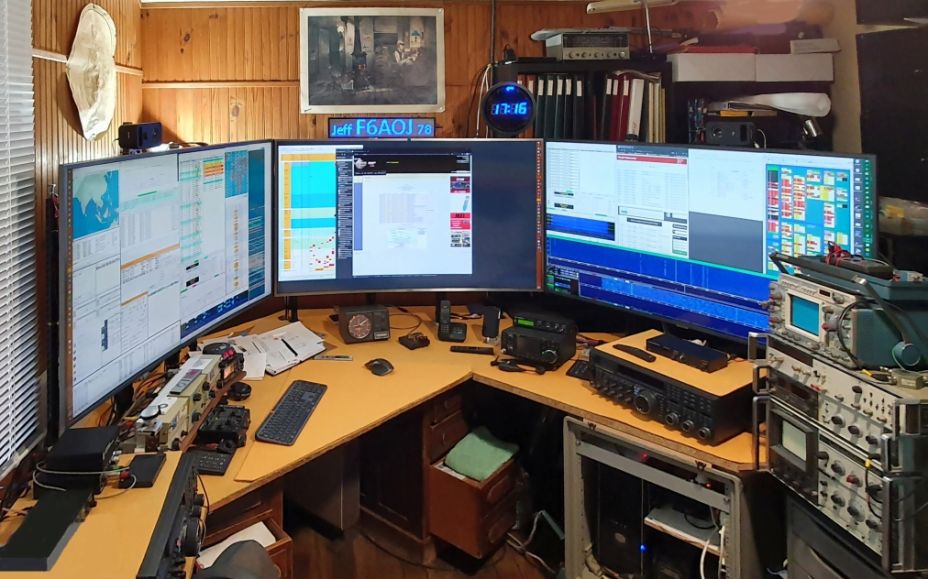

Photo prise et redressée  par un visiteur inattendu,
pendant le chantier de la version N+1 du shack.

Le cahier des charges de N+1 a permis :

- D'épargner les cervicales en minimisant à 195mm ( 4,4 U )
l'espace entre le plan de travail et le bas des écrans.

- De réduire le nombre des écrans,  de 7x 20" à 3x 55"
   et le passage de HD à 4K a augmenté le nombre des pixels
         nécessité par les besoins croissants des systèmes numériques.

L'écran du centre ( pseudo bureau )
  par commutation à la télécommande des entrées HDMI,
est affectable alternativement sur chacun des 2 PC
ou au décodeur TV.

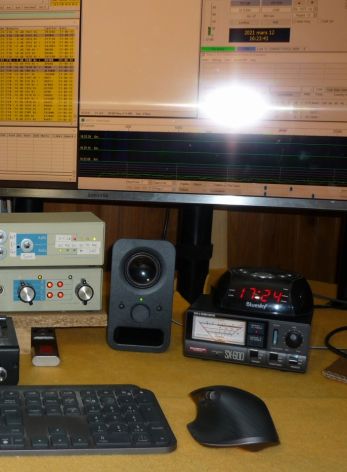

               90% des commandes de la station étant activées clavier/souris,
seuls les matériels nécessitant des actions manuelles
sont en temps réel, à portée de la main gauche,
sous les 2 écrans de la table centrale.

   Clavier et souris sont WIFI,
et le changement de PC via une appli, nécessite juste
       de glisser le pointeur de la souris sur l'écran du PC concerné.

Sans utilité opérationnelle, le bandeau à led et la pendule,
sont des récups qui ainsi n'encombrent plus les placards...

QRX, à suivre...

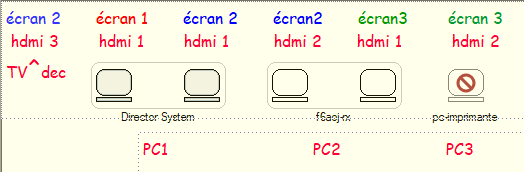

écran 2 écran 1 écran 2 écran2 écran3 écran 3
