Rotatable Vert / AO-Journal p131

A B

Lec connecteurs inutilisés A & B servent de supports
aux composants D's Q's du montage.

160m Vertical
#1 Basic
#2 Motorized
#3 Recopie
#4 Rotatable
#5 Bon pour le Dx ?

160m Vertical
#1 Basic
#2 Motorized
#3 Recopie
#4 Rotatable
#5 Bon pour le Dx ?

                                                         C2
               Z2
                                                   C3


                                                     C4
                                 K1


                                  K2
                                                      C5


                                                      C6
                                    K3



                                 K4
                                       C7


                                                                                                     Z3


                                                     T1

                                                                     HF Gnd
                                                                     Radials

                                                                    Z6                       Z1


                                                                 Z4
                                                                                    Z5

1

1

A B
A/B

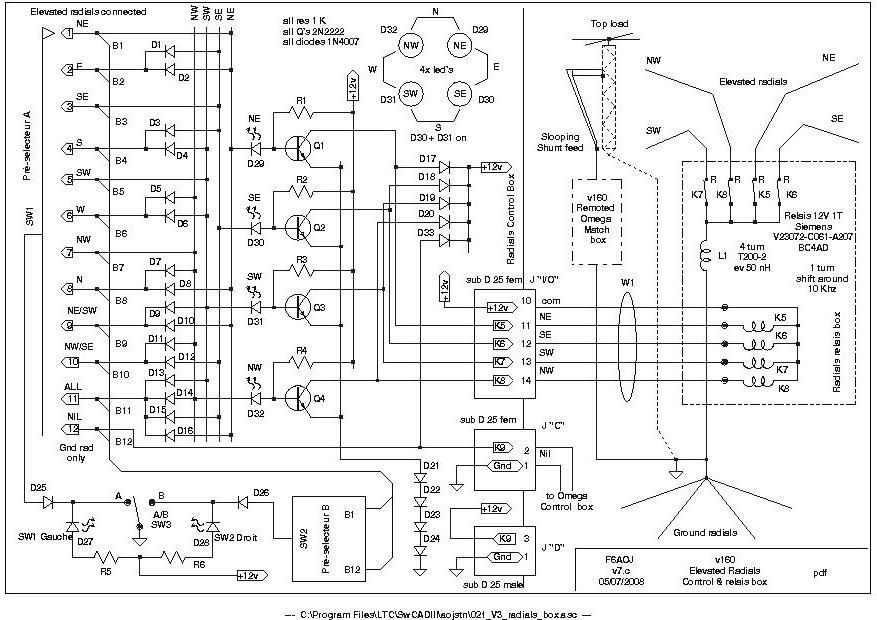

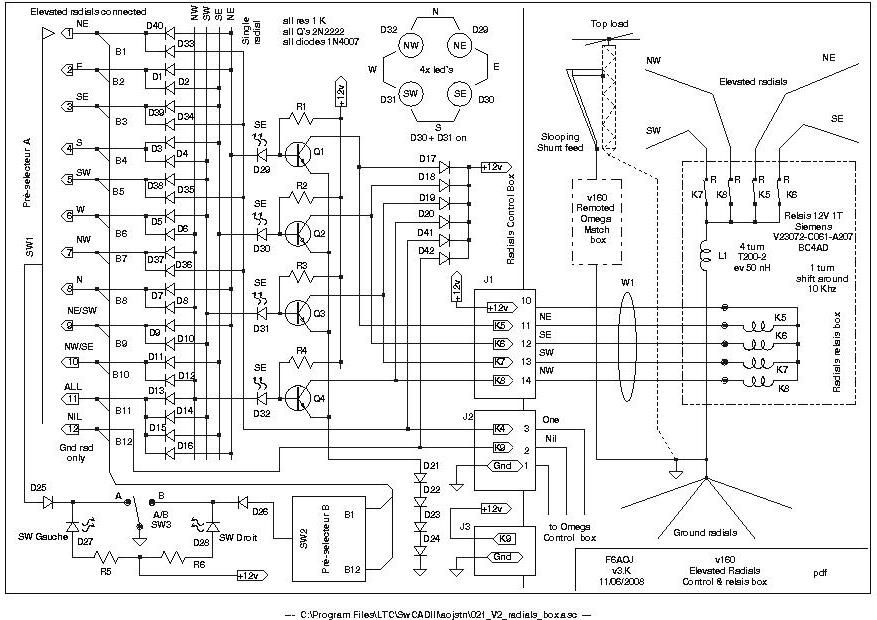

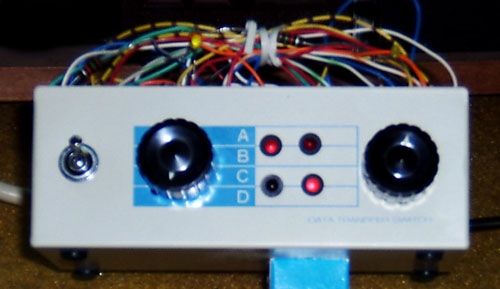

El. Radials control box

1 radian surélevé

Led off

Led on

Un proto qui fonctionne à finaliser.

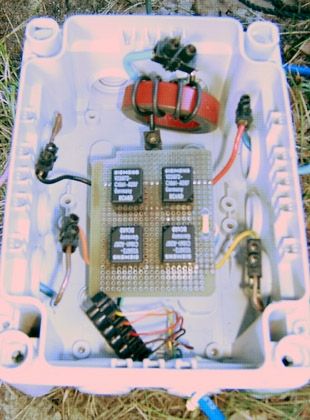

Position A9 : Radians NW & SE connectés

4

4

K8 K7

C2
C1

3

3

Z2

K3 K2 K1 K4

2

2

               C4           C7
                                                 C9

C6

                  C5      C3        C8

                                                          Z1

                        C11          C10
T1
                                                           R3        R4
                                                   Gnd

                                               K5             remote

K5 K6

A/B

5

5

last Update 24/11/08

Conclusion

Le système fonctionne
mais l'omega-match est devenu compliqué
parce que le condensateur variable à une trop faible valeur.

Son remplacement est nécessaire,
et entraine celui du moteur lui aussi devenu trop faible.

Trouver un condensateur variable haute tension
à un prix raisonnable n'est plus chose facile
même à Friedrichshafen ou l'offre est devenue très rare.

Un 35 - 435 pF 4.2 Kv ANNECKE ( Alfred, DJ6OQ )
fut la seule pièce compatible disponible
trouvée aprés plus d'une journée de chasse.

Trouver un flector, haute tension ou même basse tension,
s'est révélé impossible par absence totale d'offre ...

Le bloc moteur de remplacement est un Crouzet
à 2 moteurs synchrones 220v 3w, un par sens de rotation,
équipé de fins de courses réglables et d'un réducteur.

Aprés quelques fraisages le coffret est tout juste compatible
pour recevoir le train CV + moteur
Tout le cablage du coffret est à refaire
et les boites de commande omega-match et radians
à modifier de nouveau.

- - - - - - - - - -

06/07/08

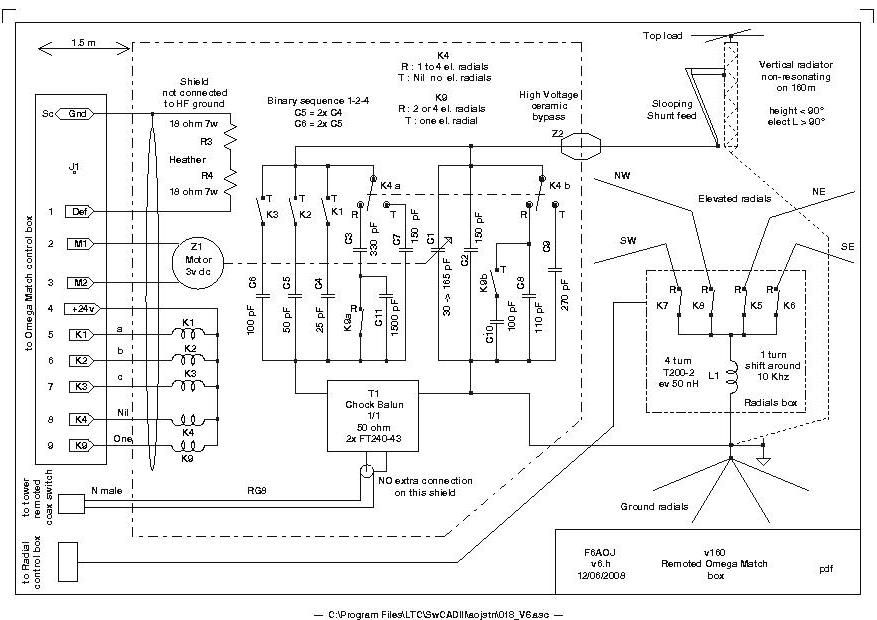

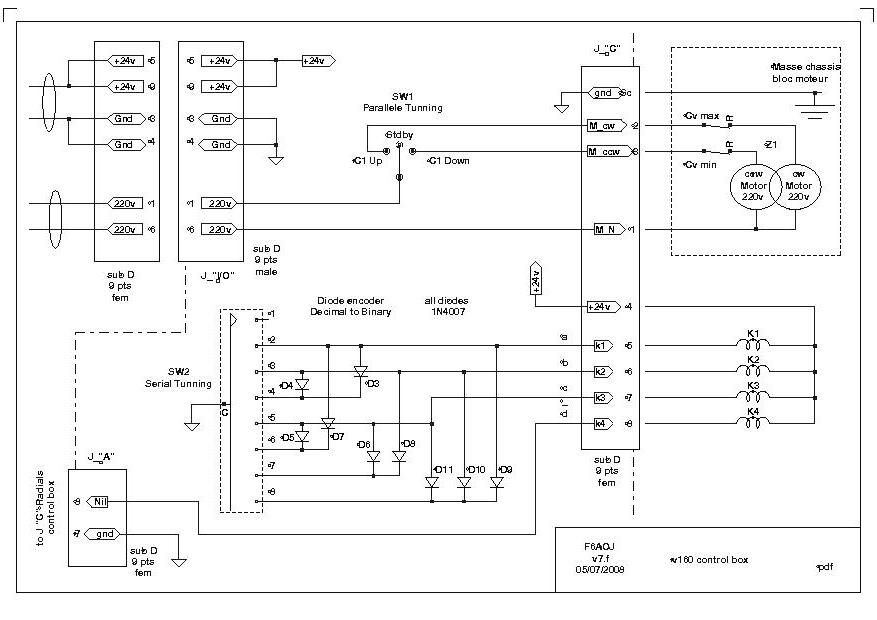

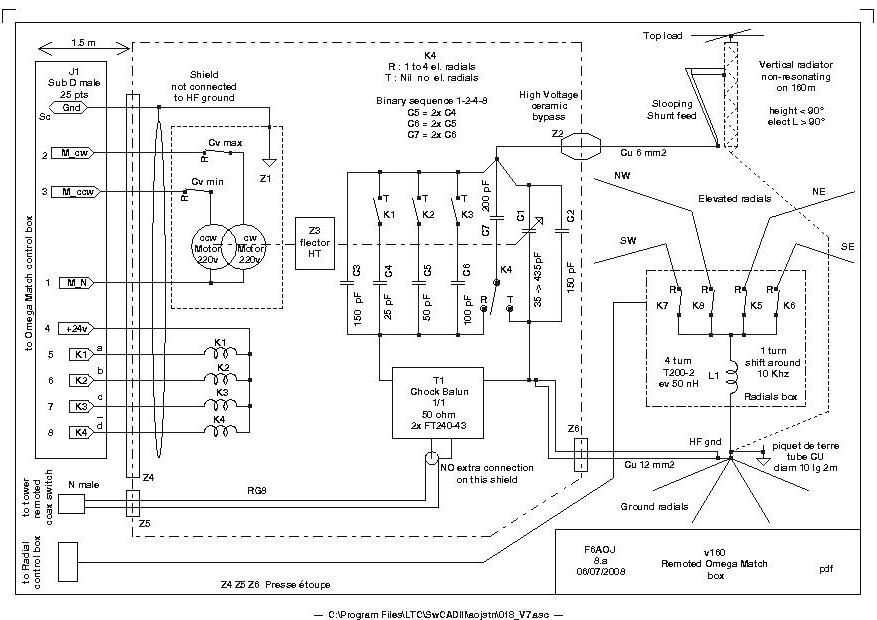

Omega Match v8

Afin de pouvoir passer instantanément d'une configuration
avec à sans radians surélevés, et inversement,
en réception comme en émission,
c'est a dire sans avoir à refaire le réglage du CV
en tolérant un SWR inférieur à 1.5 dans les 2 configurations,
une légère modification de la commutation de C7 par K4
permet d'obtenir ce résultat.

Matching table

Position    Configuration            Preset      Range @ 1/1

     12         Nil no el radial               Nil        1.770  à  2.030 Mhz
  1-3-5-7    One radial                    One
                                        1              1.790      1.855
                                        3              1.799      1.858
                                        5              1.796      1.855
                                        7              1.790      1.855
2-4-6-8    two contigus radials    no
                                          2               1.796      1.867
                                         4               1.792      1.860
                                         6              1.792      1.855
                                         8              1.786      1.873
9-10      two oposite radials      no
                                         9              1.796      1.870
                                        10             1.808      1.873
11        all 4 el radials                   no    1.775  à  1.890 Mhz

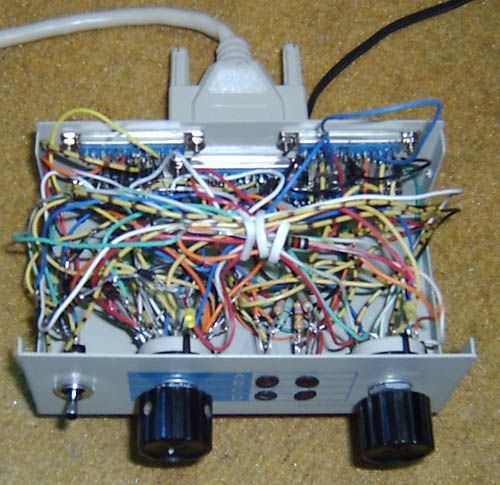

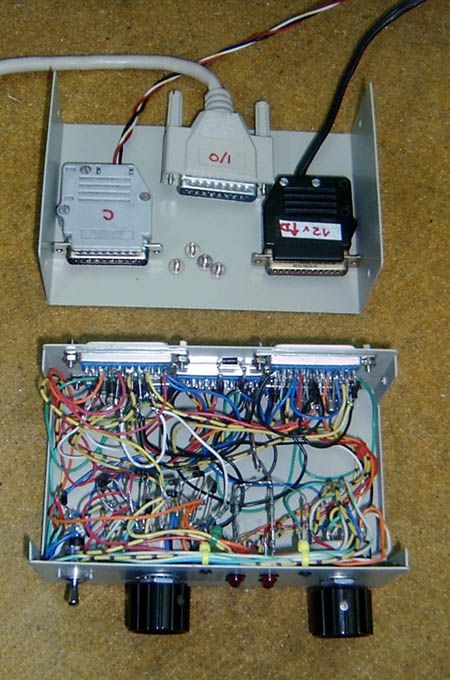

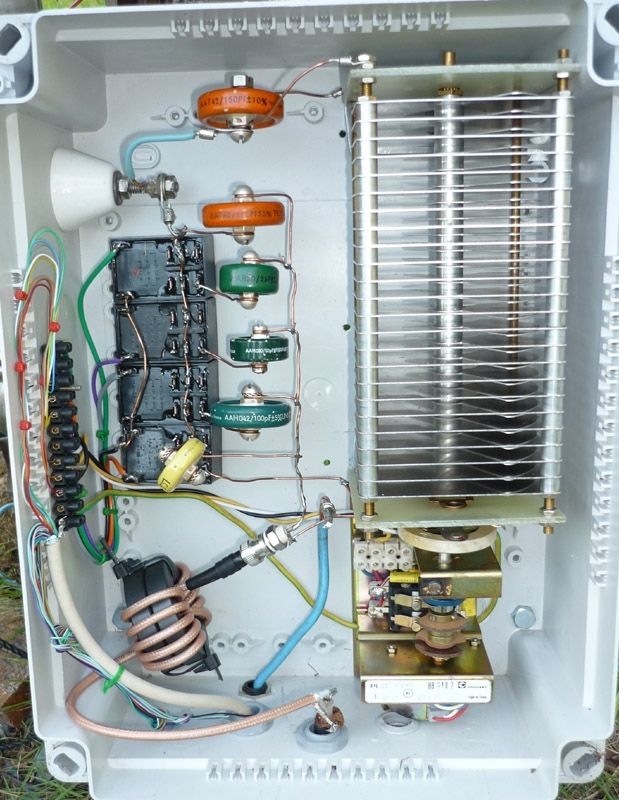

Le recablage montre
un ensemble beaucoup plus clair

Le nouveau CV à permis d'enlever

4 condensateurs disques
1 relais
9 diodes
                             1 liaison entre les boites  de commandes

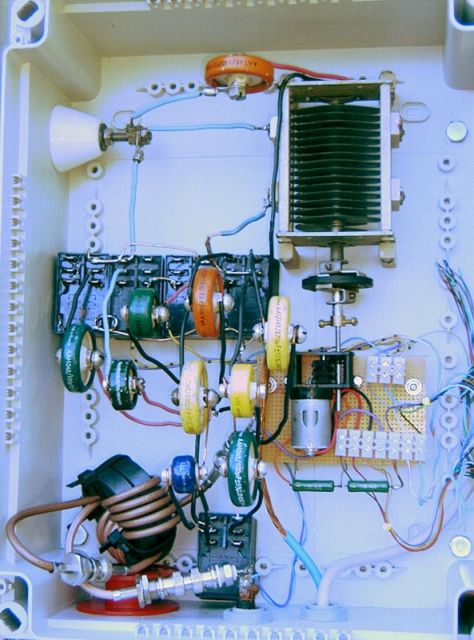

La position quasi verticale du CV
éconnomise le contrepoids aux lames mobiles.

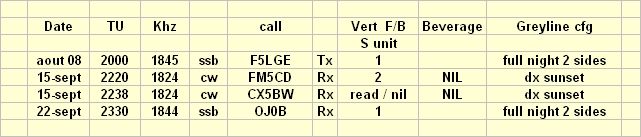

Un essai très sommaire fait avec René F5LGE
à moins de 200 Km
a démontrer que l'effet de directivité existe
au moins sur ce circuit.

L'IARU contest ou je serai TM0HQ 160m ssb,
devrai permettre d'en apprendre plus.

v2 24/11/08

Bilan préliminaire

La verticale est en compétition en réception
avec 3 Beverages de 220, 240 et 320m de piètre qualité,
pour cause d'environnement défavorable,
sous bois, colline, terre ou plus tôt sable sec.
Le rapport avant arrière ne dépasse pas 10 dB.

La verticale sur le même sol peut s'en affranchir partiellement
lorsque les radians surélevés sont connectés,
mais au prix d'une augmentation de l'angle de départ.

La commutation sélective des radians surélevés
permet d'augmenter le rapport signal sur bruit jusqu'à 2 points
pour une direction, ceci en conformité avec la modélisation.

Après 6 mois seulement d'utilisation,
il me semble qu'il y ait 3 modes identifiables:

- mode hiver :
Les Beverages ont l'avantage
même en fin de propagation quand l'angle remonte.
il y a quelque cas qui pour le moment me semblent aléatoires
ou la verticale fait la différence.

- Mode équinoxe :
En fin de propag le matin notamment
la verticale allonge l'ouverture parce que son angle plus élevé
devient compatible avec l'élévation de l'angle d'arrivée
relié à l'avancement de la saison.

- mode été :
L'angle d'arrivée est plus élevé que celui de l'antenne
l'antenne est relativement silencieuse pour la saison ,
mais les signaux son minables les Beverages l'emportent
quelque soit la distance.

Preset

Les relais K4 et K9 ajustent les talons
des plages des réglages série et parallele
en fonction de la configuration des radians surélévés.
La configuration par défaut est 4 radians connectés.
la plage de réglage est compatible
avec les 6 configurations à 2 radians.
Le preset "One" est celui des 4 configutations à 1 radian.
Le preset "Nil" est celui de la configutations sans radian surélevé.

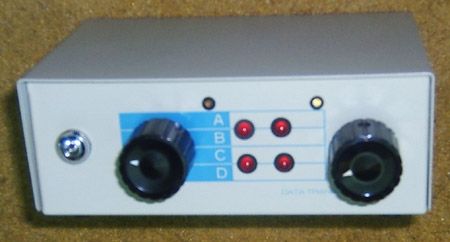

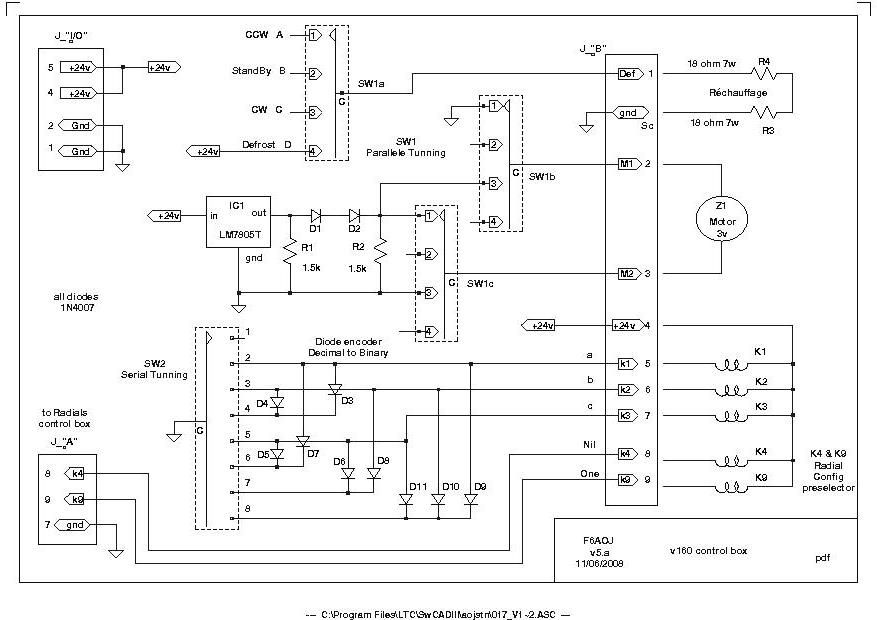

La boite de commande a :
- 2 commutateurs de préselections
- 1 switch A/B
pour une comparaison instantanée.

L' utilisation de relais à contact Repos
rend le système plus fiable
toute panne en amont
ramene à la configuration de base
avec les 4 radians surélevés connectés.

La prochaine saison dira si ce système
a ici, dans cette configuration, quelques vertues.

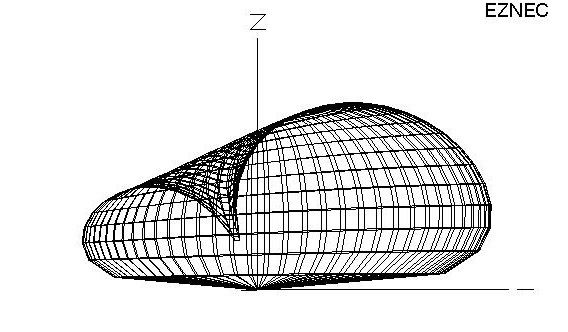

EZnec prouve qu'une seule verticale
à 1 radian surélevé
est légèrement directive
mais le gain diminue en même temps que le nombre de radians

Par commutation des radians surélevés
on obtient un système permettant
la rotation du lobe de rayonnement

L'oméga match et sa boite de commande
ont dû être adaptés
pour pouvoir matcher toutes les configurations.

Il ne sagit donc en réception uniquement
de chercher les 4 ou 5 dB au mieux,
d'amélioration du rapport signal sur bruit
qui feront passer le signal
au dessus du seuil de compréhensibilité.

Les Beverages ne sont pas des antennes universelles.
Quand l'angle d'arrivée est en dehors de leurs possibilités,
il faut avoir d'autre solutions disponibles.
